产品描述

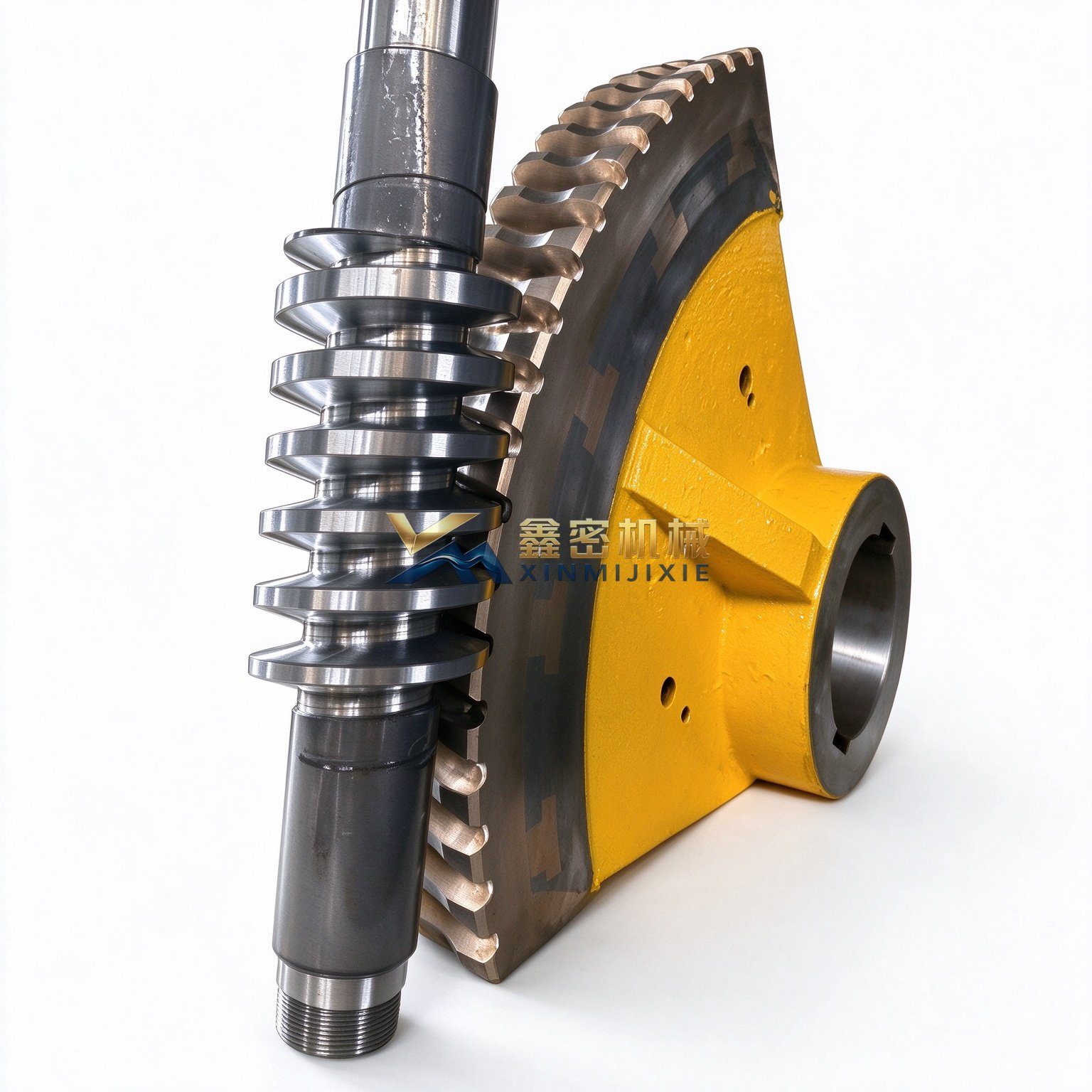

这套传动副核心由圆弧齿蜗杆 + 扇形分段蜗轮配对组成，属于重型摆动设备专用传动组件。 普通蜗轮副多用于整周连续旋转，而本款扇形蜗轮只保留工作区间的齿形，搭配圆弧齿啮合形式，专门服务在固定角度内来回摆动的设备，不做 360° 持续回转。
圆弧齿独特的凹面齿型，让蜗杆与蜗轮的齿面贴合面积更大，在承受冲击载荷时，应力分布更均匀，不容易出现齿面点蚀、胶合拉伤的问题。面对低频重载、频繁正反转的工况，比常规圆柱蜗轮副使用寿命更有优势。
蜗轮采用复合结构，轮毂铸件保证整体刚性，啮合齿段浇铸锡青铜，兼顾结构强度与摩擦性能；配套圆弧蜗杆选用合金钢，经调质热处理 + 齿面精加工，齿形精度稳定，传递大扭矩时运行平顺。
适用场景
大型闸门启闭机构、冶金摆动工装、工程机械回转摆动部件、重型分度装置、大型翻板设备驱动。
定制服务
可根据设备扭矩、摆动角度、安装中心距来设计加工。既可成套交付配对好的蜗轮蜗杆副，也可单独生产蜗轮或者蜗杆单件。支持旧件测绘复刻，按需调整模数、内孔、键槽规格。有工况参数即可评估选型。
产品参数
| 型号 | XM-SX-ARC |
|---|---|
| 材料 | Segment bronze wheel + alloy steel arc worm |
| 规格/模数 | Large module / custom sector angle |
| 起订量 | 1 set |
| 应用 | Heavy oscillating drives, gates, metallurgy |
| 标准 | Drawing-based QC |
常见问题
XM-SX-ARC 一般用在哪些场合？
XM-SX-ARC 面向 OEM 配套。典型应用：Heavy oscillating drives, gates, metallurgy
XM-SX-ARC 能否按我们的图纸定制？
可以。XM-SX-ARC 按图生产，请提供 2D/3D 或样品，24 小时内报价。
XM-SX-ARC 使用什么材料？
XM-SX-ARC 材料：Segment bronze wheel + alloy steel arc worm
XM-SX-ARC 的起订量是多少？
XM-SX-ARC 典型起订量为 1 set，可沟通试制。
